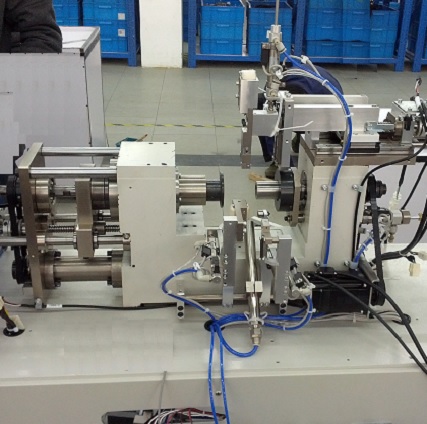

空心绕线机控制系统集成


1、控制系统硬件构成：

运动控制器：1台

IO模块： 1块（16入16出）

伺服电机：4套（1套750W、3套400W）

触摸屏：1块（7寸）

2、系统供电电压：三相 AC 380伏

3、系统总功率：2KWA

4、高速主轴绕线（最高可达1500rpm）

5、高精度绕线（指令精度：0.001mm）

6、多种绕线方式可供选择（以功能块的形式调用）

7、触摸屏画面设定程序步骤，并且可存储20组工件程序数据

重点：

1、绕线排列控制，排线均匀紧密、且无堆叠

难点：

1、多种绕线方式子程序设计

2、触摸屏画面编程设计
