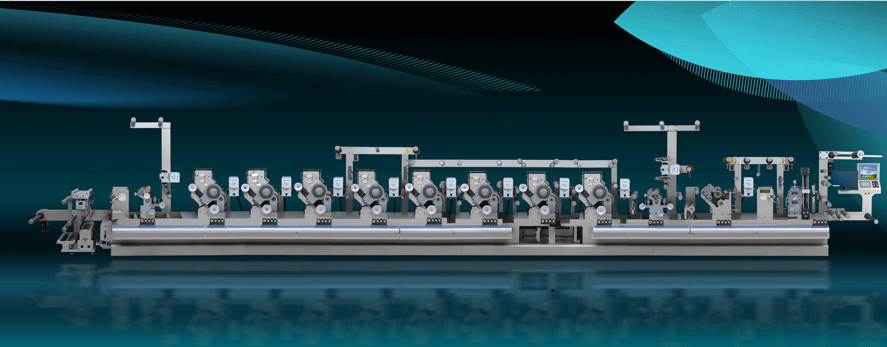

1、控制系统硬件构成(11色机为例): 运动控制器:1台(32轴) 模拟量输入模块:1块 模拟量输出模块:1块 IO模块:1块(64入64出) 伺服电机:32套(2套3.0KW、3套1.3KW、11套1.5KW、8套0.75KW、8套0.85KW) 触摸屏:1块(15寸) 2、系统供电电压:三相 AC 380伏 3、系统总功率:40KWA 4、高速印刷速度(最高可达150米/分钟) 5、3组柔版+8组凸版+1座高速圆刀模切 6、每个色组配备1个色标检测传感器,可进行一次和二次色标补偿功能 7、恒张力入料出料控制 8、恒张力收料、排废
重点: 1、印刷加减速套位精度控制 2、一次印刷时色标误差补偿 3、二次印刷时色标误差补偿 4、色组间纸张张力控制
难点: 1、入料出料张力控制 2、印刷加减速过程套位干扰因素排除 3、印刷高低速套位精度控制 4、正反印刷时预套位功能设计 5、二次印刷时色标补偿 |
